古建筑是我國歷史文化的重要載體，加強古建筑的保護、管理和合理利用，對傳承和弘揚中華民族優秀文化傳統、增強民族凝聚力具有重要意義。隨著數字化測繪時代的到來，古建筑保護正逐漸完成從傳統保護方式到數字化保護方式的轉變。針對已有的建筑物因?yàn)閳D紙丟失導致在對其修復或改造時無法獲取準確的數據、對BIM模型數據更新等問題，可以利用三維激光掃描儀迅速高精度復制現實模型。針對構造復雜的古建筑空間信息留存，可以使用三維激光掃描技術結合低空航空攝影測量技術來實現。

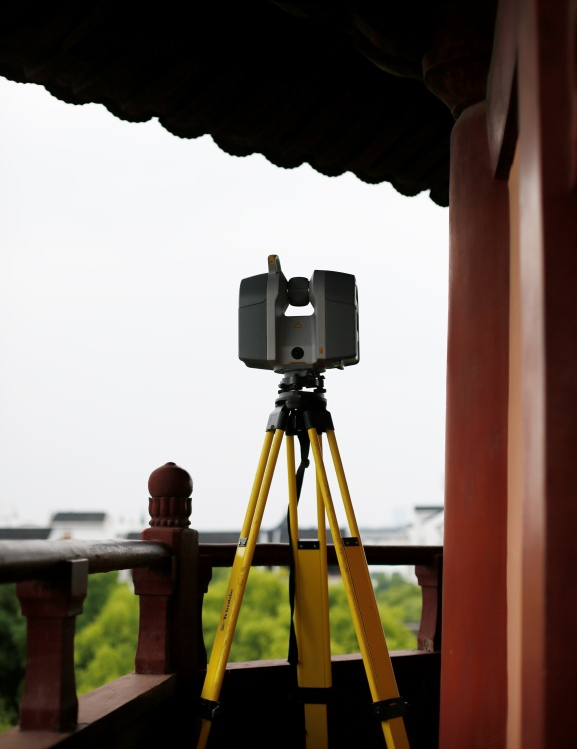

首先使用三維激光掃描儀進行塔外整體控制掃描，掃描時采用塔外四周分層布設測站的掃描方式。采用多視角全局優化配準算法完成整體控制掃描點云的高精度配準，并將其作為各層點云的配準基準。在局部掃描時，采用逐層掃描、逐層質檢的方式完整各層塔體內外的三維激光掃描。

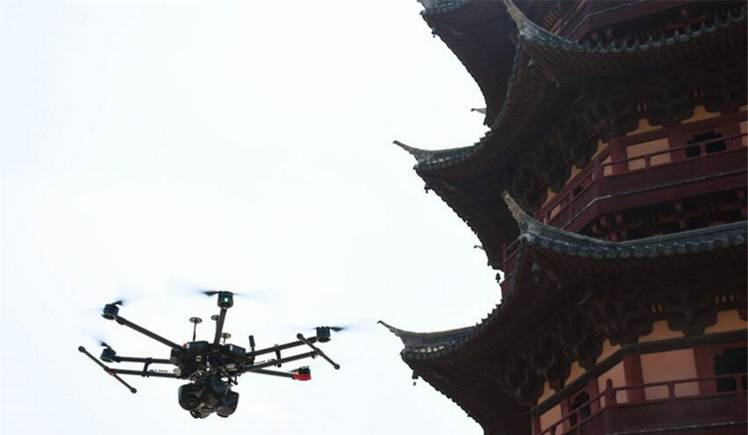

同時利用多旋翼無人機搭載SONY全畫幅單反相機進行掃描“盲區”的近距離、正視影像采集。

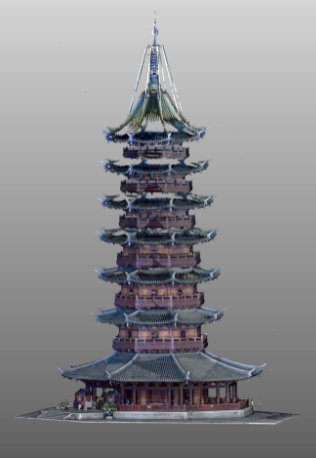

將各測站點云數據配準至基準點云坐標系中，并完成點云賦色、去噪、簡化等工作。在對古建筑進行三維分析的工作中，三維激光掃描技術與傳統的測量技術相比有相當大的優勢。三維激光掃描技術能快速完整的獲取建筑物的三維信息，并能夠精確有效的生成建筑物的三維模型，同時能通過重構的模型快速提目標的點、線、面、體等幾何數據。

由于三維激光掃描技術獲取的是三維點云數據， 因此能充分體現出建筑物的特征信息。通過對建筑物進行整體掃描能為后續的數據處理提供豐富的源數據，該數據還可多層次多方面利用，大大節省了采集成本。

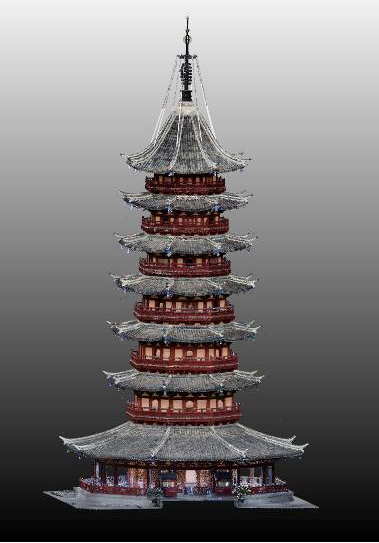

通過采集的源數據進行專業的數字化處理，得到精準復刻的線畫圖和三維模型，并利用專業的軟件對模型材質，進行渲染處理，可實現遺址三維影像的真實還原，還可對該三維數據進行存檔，也可以加載在三維交互平臺上，實現遺址的三維瀏覽與交互。

案例總結

優勢：
1. 通過三維點云數據不僅可以逼真再現古建的風貌，而且也真實地保存了建筑物室內外一體的尺寸及結構特征，可以方便快捷的提取古建筑的各種結構數據和尺寸;
2. 這些數據是進行古建筑文物數字化保護的基礎，通過真彩色三維點云數據，可以清晰的展現建筑的梁柱結構，對于建筑變形監測及修復重建有重要指導意義。也可以在文物遭破壞后，為恢復古建的原貌提供參考依據。
操作流程：
根據不同的需求可以生成相應的成果，主要工作流程包括以下幾個步驟:
1. 在實施具體掃描計劃之前，需要制定嚴密的掃描方案，根據數據采集的精度要求和被掃描物體現場環境，確定掃描路線、掃描站數、儀器站位置、掃描密度選擇。
2.數據獲取，包括三維點云數據采集和紋理信息的獲取。
3.點云數據預處理，主要包括點云的去噪，配準和點云著色，導出真彩色點云數據。
4.后期成果應用于展示，包括正射影像圖、平面圖、剖面圖、立面圖，部分項目還需提供古建精細三模型。
